lvds屏線的傳輸數率隨著4K及8K信號的普及成為人們不得不談及一個重要話題，也是終端產品制造廠家對我們排線一個重要性能考核指標。

lvds屏線在信號傳輸過程中隨著線纜長度的增加，信號會逐漸衰減

.因而不同長度的lvds屏線能傳輸多高的信號傳輸數率，是大家普遍關心的一個指標。信號衰減的方式因傳輸介質不同而有所差異，包括FFC、FPC、PCB等銅纜或光纜，信號線上的元器件及連接器，信號在時域和頻域都會失真。

信號衰減最常見的原因是插入損耗及數據路徑中，任何設備及介質的信號功率損失，高頻電子信號（1080p/1440p/4K/5k/8K）在線纜傳輸時，由于基本材料電阻產生信號強度電壓降低以外，還有因高頻引發的阻抗（特性阻抗），導致電子信號強度在被降低，基本電阻的衰減取決于導體材質，可稱作為直流衰減。電容電感的衰減取決于信號頻率的高低，可稱交流衰減，且頻率越高，此衰減越嚴重。不管哪種衰減，都與線纜長度有著密切的關系。

測試線纜傳輸數率原理：信號產生器可編輯一連續串的數編碼，輸入待測線纜分析待測線纜在這些連續編碼的高頻信號傳輸，因高頻效應的Skew/Rise   Time/Indepance與Cross Talk，用TDR觀察交叉衍生的接收端信號質量，TDR所呈現出來結果圖像稱為“眼圖”。 眼圖具體是怎么形成的，我們沒必要弄得很明白，但是我們要會看眼圖。簡單的說，眼圖的原理就是用數百萬個信號打進待測線纜，再用示波器來接受，并將每個量到的信號重疊在一起就成了眼圖，也就是說測試圖會看到一只張的很開的眼睛，當信號很完整時，眼圖的眼睛會張的很大，代表線纜傳輸質量好。當信號通過質量不好的線纜時，測得的眼圖眼睛會比較閉起，或者根本看不到眼睛。一般來說，我們在對線纜進行傳輸數率測試時，會給定一個測定數率，然后通過測試看眼睛框會不會接觸到信號的波形的內壁，如果沒有接觸到或者離的很遠，說明這根線纜質量很好，那么繼續提供測試數率標準，一直到眼睛框剛好但是又沒有接觸到信號波形圖內壁，那么這樣測出的傳輸數率就是此線纜的極限通過傳輸數率，一般用Gbps表示。

為滿足大家的期望，在此我以PH0.5-51p系列lvds屏線為列詳細講述一下各種長度的lvds屏線的傳輸數率，用網絡分析儀器來測試待測lvds屏線的傳輸數率。用下面幾個案例來說明

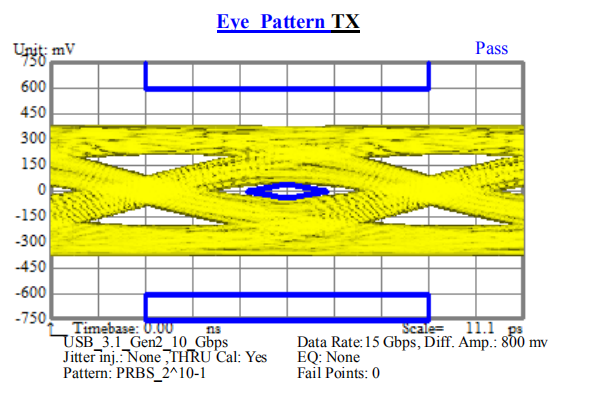

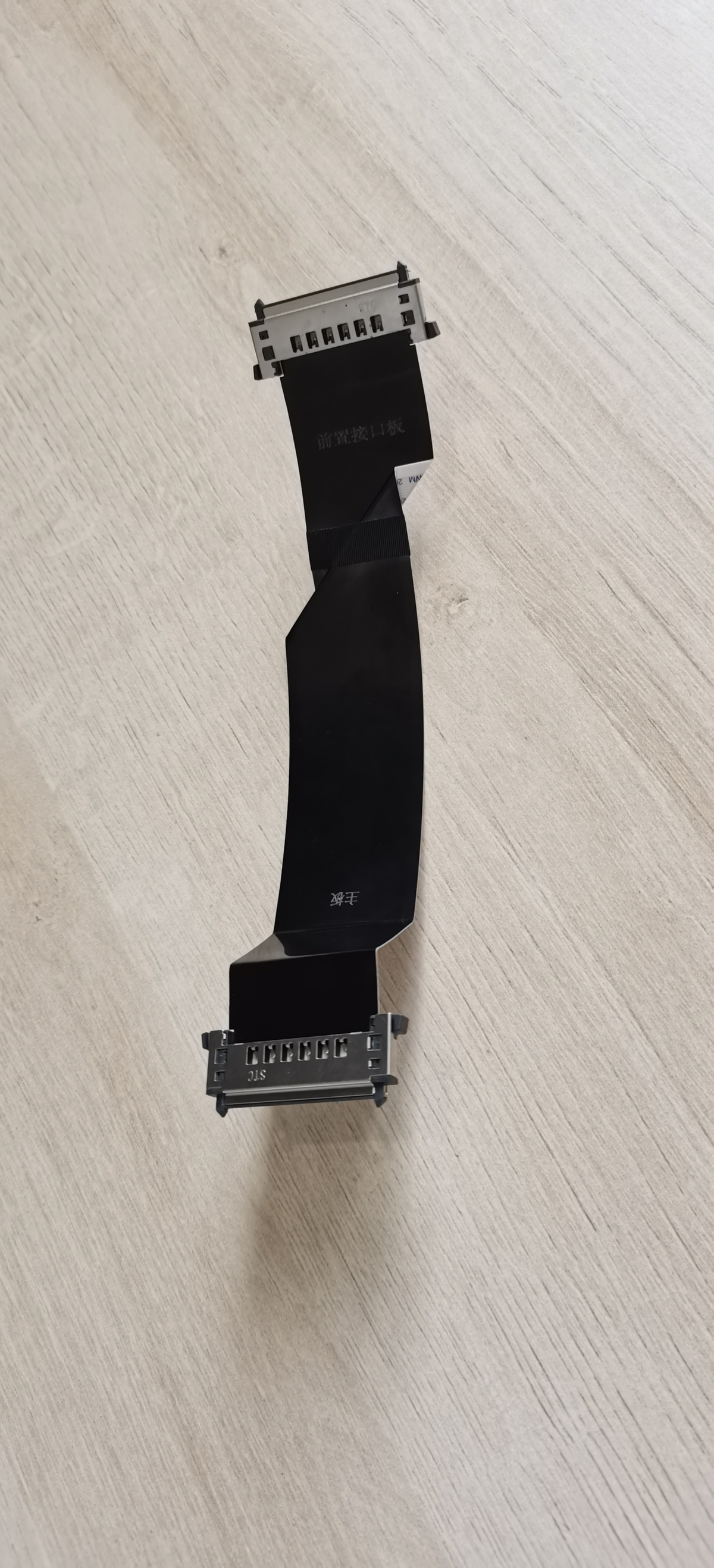

（1）0.5x51x180單面一體材。此lvds屏線0.5間距，51位，180mm長，上層絕緣層常規熱熔膠膜，下層絕緣層是普通一體材。測的傳輸數率為：15Gbps

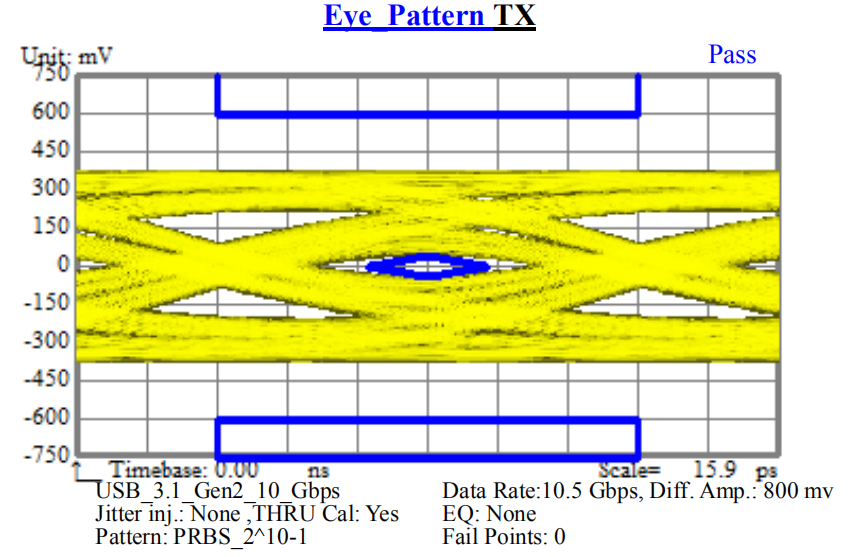

（2）0.5x51x300單面一體材。此lvds屏線0.5間距，51位，300mm長，上層絕緣層常規熱熔膠膜，下層絕緣層是普通一體材。測的傳輸數率為：10.5Gbps

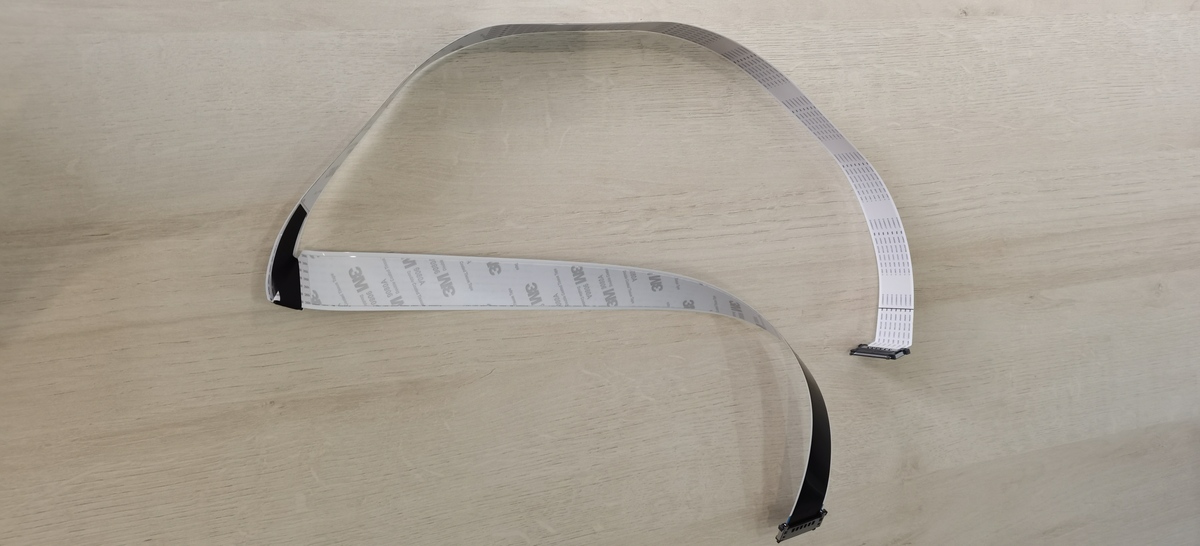

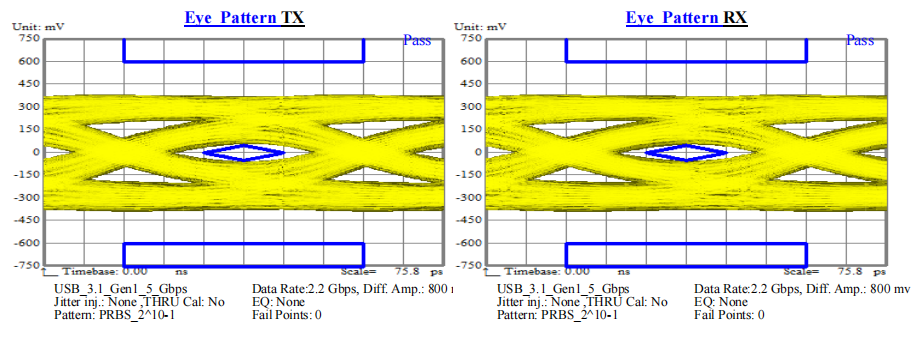

（3）0.5x51x1000單面后貼吸波材。此lvds屏線0.5間距，51位，1000mm長，上下兩層絕緣層為常規熱熔膠膜，下層絕緣膜后貼一層T0.23的黑色吸波材。測的傳輸數率為：2.2Gbps



（3）0.5x51x1400單面后貼吸波材。此lvds屏線0.5間距，51位，1400mm長，上下兩層絕緣層為常規熱熔膠膜，下層絕緣膜后貼一層T0.23的黑色吸波材。測的傳輸數率為：1.6Gbps


通過上面的幾個規格的lvds屏線，可以很明顯的顯示出，隨著線纜的長度加長，傳輸數率遞減。因此，如果在應用lvds屏線時，尤其是對線纜長度有要求時，要充分考慮到信號衰減的問題。一米長的lvds屏線能否傳輸4K信號，以上面我們驗證的第三例，1.005米長傳輸數率只有2.2Gbps，而4K信號對lvds屏線要求傳輸數率達到6Gbps。顯然用普通材料做的lvds屏線，如果線纜長度達到1米長度，顯然是不滿足傳遞4K信號的，那有沒有辦法能做到呢？答案是有的，需要用到高頻絕緣膜做，由于高頻膜的熱熔膠層采用了介電更低的聚烯烴類型熱熔膠，介電常數低于2.6，損耗因子小于0.008。可以滿足USB3.0/USB3.1、高清4K
大尺寸面板電視信號傳輸要求。此文主要是說明lvds屏線傳輸數率與長度的一個相對變化關系與程度的解析，有關高頻lvds屏線傳遞4K信號，我們下一章再來論述。
