- 作者: 阿勇
- 來源: 鑫美特FFC/FPC
- 日期 : 2023-04-21
二.很多企業或個人希望了解有關美國UL公司的電線電纜產品標準，特別是UL 758電纜標準無論是在產品結構上，還是在試驗方法上與IEC和GB標準比較，都存在較大的差異。UL 758標準是UL公司的一份技術文件，不是以標準形式發表的，目前有很多企業在生產UL 758的產品出口，為了使大家更好地了解UL 758的內容，用于指導生產或進行貿易活動，在這里將對UL 758的內容進行簡單介紹.
三.FFC排線上經常可以看到有AWM的縮寫，它是指電器引接線材料（Appliance Wiring Material）的英文縮寫。該技術文件中涉及產品的使用范圍：UL產品目錄中所包括的電器引接線產品是用于工廠裝配的組件（元件）、或者連接電纜，以及UL公司確認可以使用的其他場合。此技術文件中包含了單芯和多芯結構的電線，它們有多種導體規格、絕緣厚度以及使用不同的材料和用途。
圖一
四.UL公司對AWM進行研究和檢驗，以確定其是否符合一定的額定電壓和額定溫度，并滿足其用途需要.現在沒有專門適用于AWM的UL標準，只有一系列關于AWM的UL公報，AWM適用的要求和試驗方法也參考了一些其它的UL標準，它們是：
UL 13 小功率限制電線電纜
UL 44 橡皮絕緣電線電纜
UL 62 軟線和安裝線
UL 493 熱塑性絕緣地下饋線和分支電纜
UL 814 氣體管道標志和點火電纜
UL 1063 機床用電線電纜
UL 4 鎧裝電纜
UL 719 非金屬護套電纜
UL 1581 電線、電纜和軟線參考標準
UL SUBJECT 758章節一般指南（參考AWM文件）
五. 針對各種不同用途的AWM，UL公司共有100多種試驗項目。基本的試驗和研究項目包括：結構檢查和燃燒試驗、還有抗張強度、伸長率、介電強度、彎曲試驗和導體腐蝕試驗。這些試驗項目分別在沒有經老化處理和經過在循環空氣老化箱進行7-150天老化處理過的樣品上進行。
六.AWM研究項目還包括：熱沖擊、熱變形、冷彎曲和絕緣電阻試驗。有些AWM種類研究項目還要涉及項目取決于絕緣材料和AWM的用途。
七.額定電壓
決定AWM額定電壓的一個主要因素是絕緣厚度。一般情況下，用于內部引接線PET或PVC絕緣的AWM引接線，如果導體線規不超過16AWG和絕緣厚度是15密耳時，其額定電壓為300V，如果PET絕緣導體線規更大一些或外部引接線通常要求絕緣厚度最小30密耳。如果PET絕緣導體線規小于等于9AWG和絕緣厚度是30密耳的AWM引接線，其額定電壓為600V，如果是諸如FFC排線PET絕緣膜為0.043~0.1，額定電壓可以從60V~300V，一般常規的FFC排線額定電壓為60V，特殊比如UL2643的FFC排線額定電壓是300V。

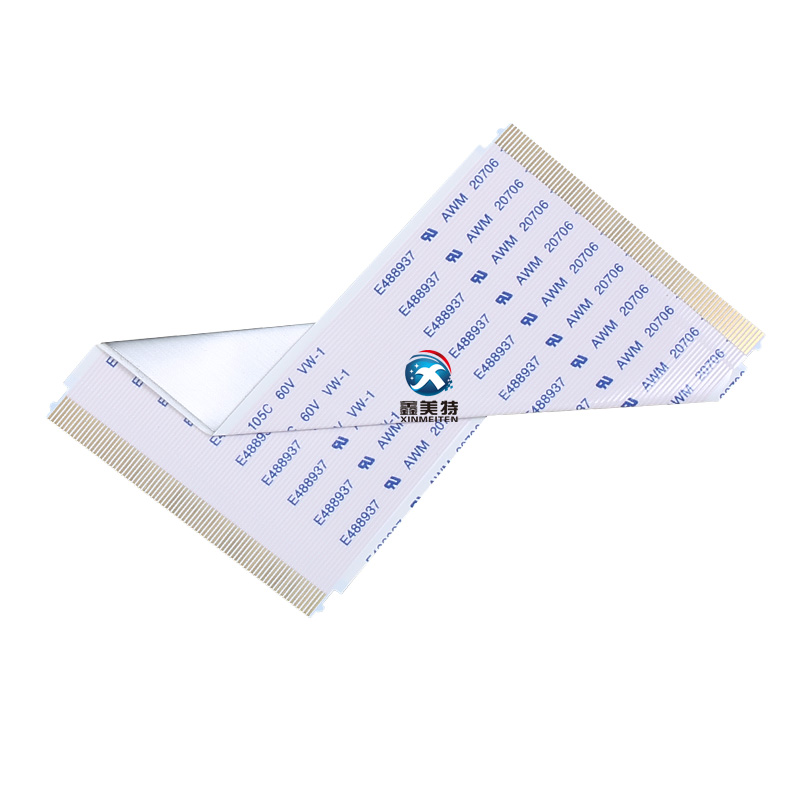

有些種類的AWM引接線沒有規定額定電壓（NVA），這些類型包括光纖結構的AWM和一些在成品后才能評估額定電壓的AWM。 雖然UL沒有要求，但AWM制造商可以將公司名稱、種類編號、額定溫度和額定電壓標識在電線電纜的表面上。如圖一所示。
