FFC排線眼圖測試是基于USB3.1標準嗎?
- 作者: 阿勇
- 來源: 鑫美特FFC/FPC
- 日期 : 2023-07-13

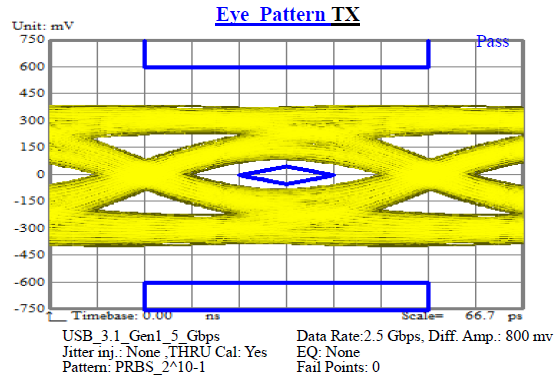

FFC排線眼圖（Eye Daigrame）：訊號產生器可編輯一連續串的數碼節，輸入ffc排線來分析ffc排線在這些連續編碼的高頻效應傳輸效應下，用TDR觀察交叉衍生的接收端訊號質量，TDR所呈現出來的結果圖稱為眼圖。
FFC排線測試眼圖就是測試它的傳輸速率，有基于HDMI2.0、HDMI2.1標準，也有基于USB2.0、USB3.0、USB3.1標準。目前是基于USB3.1標準居多。那么USB標準的發展歷程怎么樣的呢？
第一版USB1.0是在1996年出現的，速度只有1.5Mb/s，兩年后升級為USB1.1，傳輸速率提升到12Mb/s，在一些老舊設備上還能還能看到這種標準的接口。目前廣泛使用的USB2.0是于2000年4月推出的，速度達到480Mb/s，足足達到USB1.1的40倍傳輸速率。隨著多媒體影音視頻迅速發展的需要，USB2.0的傳輸速率也滿足不了人們的需要了，此刻，USB3.0應運而生，最大傳輸帶寬高達5.0Gb/s，也就是625MB/s，支持4.5W的功率。最后又發展到USB3.1，傳輸速率更快，最高可達10Gbps，帶寬損耗率也從20%大幅下降到3%左右，換算之后，帶寬同樣超過了1.2GB/s，支持100W的功率。
USB3.0和USB3.1標準目前使用較為普遍，下面著重來探討下這兩個標準的在一些測試項目上的差異：
USB3.0 USB3.1
線材差分阻抗： 90±7Ω 200ps Tr（10~90%） 90±5Ω 200ps Tr（10~90%）
接頭差分阻抗： 90±15Ω 50ps Tr（20~80%） 90±10Ω 40ps Tr（20~80%）
差分對內延遲差： 15ps/m 200ps Tr（10~90%） 15ps/m 200ps Tr（10~90%）
近端遠端串音： -21dB/Max @0.1--2.5GHZ 2% 500ps Tr（10~90%）
(2.0 to 3.0) -21dB~25dB/Max @2.5--3.0GHZ
-15dB/Max @3.0--7.5GHZ
近端串音： -27dB/Max @0.1--2.5GHZ
(3.0 to 3.0) -27dB~23dB/Max @2.5--3.0GHZ
-23dB/Max @3.0--7.5GHZ
差模轉共模： -20dB/Max @0.1--7.5GHZ -20dB/Max @0.1--7.5GHZ
FFC排線測試眼圖就是測試它的傳輸速率，有基于HDMI2.0、HDMI2.1標準，也有基于USB2.0、USB3.0、USB3.1標準。目前是基于USB3.1標準居多。那么USB標準的發展歷程怎么樣的呢？
第一版USB1.0是在1996年出現的，速度只有1.5Mb/s，兩年后升級為USB1.1，傳輸速率提升到12Mb/s，在一些老舊設備上還能還能看到這種標準的接口。目前廣泛使用的USB2.0是于2000年4月推出的，速度達到480Mb/s，足足達到USB1.1的40倍傳輸速率。隨著多媒體影音視頻迅速發展的需要，USB2.0的傳輸速率也滿足不了人們的需要了，此刻，USB3.0應運而生，最大傳輸帶寬高達5.0Gb/s，也就是625MB/s，支持4.5W的功率。最后又發展到USB3.1，傳輸速率更快，最高可達10Gbps，帶寬損耗率也從20%大幅下降到3%左右，換算之后，帶寬同樣超過了1.2GB/s，支持100W的功率。
USB3.0和USB3.1標準目前使用較為普遍，下面著重來探討下這兩個標準的在一些測試項目上的差異：
USB3.0 USB3.1
線材差分阻抗： 90±7Ω 200ps Tr（10~90%） 90±5Ω 200ps Tr（10~90%）
接頭差分阻抗： 90±15Ω 50ps Tr（20~80%） 90±10Ω 40ps Tr（20~80%）
差分對內延遲差： 15ps/m 200ps Tr（10~90%） 15ps/m 200ps Tr（10~90%）
近端遠端串音： -21dB/Max @0.1--2.5GHZ 2% 500ps Tr（10~90%）
(2.0 to 3.0) -21dB~25dB/Max @2.5--3.0GHZ
-15dB/Max @3.0--7.5GHZ
近端串音： -27dB/Max @0.1--2.5GHZ
(3.0 to 3.0) -27dB~23dB/Max @2.5--3.0GHZ
-23dB/Max @3.0--7.5GHZ
差模轉共模： -20dB/Max @0.1--7.5GHZ -20dB/Max @0.1--7.5GHZ
